La sigla NDT, deriva dall’espressione inglese Not Destructive Testing, equivalente in Italia di CND ovvero Controlli Non Distruttivi sono il complesso di esami, prove e rilievi condotti impiegando metodi che non alterano il materiale e non richiedono la distruzione o l’asportazione di campioni dalla struttura in esame finalizzati alla ricerca ed identificazione di difetti della struttura stessa.
Nel settore industriale ogni prodotto di importanza critica ( travi in genere per la meccanica o per l'edilizia, viti di sostegno, componenti aeronautici, componenti automobilistici, corpi a pressione ) deve essere controllato per la verifica della sua integrità e conformità alle Norme vigenti.
È noto infatti che una piccola cricca superficiale, innocua in condizioni normali, se sottoposta a sollecitazioni da fatica, cresce costantemente di dimensioni fino a portare a rottura il componente.
Vengono utilizzati i metodi di Controllo Non Distruttivo per l'analisi di ogni singolo pezzo, sostituendo in molti campi il più incerto "controllo distruttivo a campione".
Tra le metodologie di controlli non distruttivi sono citabili i seguenti metodi:
Le metodologie di controllo possono essere classificate in diversi modi.
La prima differenziazione è fra metodologie volumetriche e superficiali. Le prime mostrano indicazioni (difetti) presenti in tutto il volume dell'oggetto (RT, UT, AT, TIR), mentre le altre mostrano solo i difetti affioranti in superficie (PT, VT) o molto prossimi alla superficie su cui si sta effettuando il controllo (ET, MT).

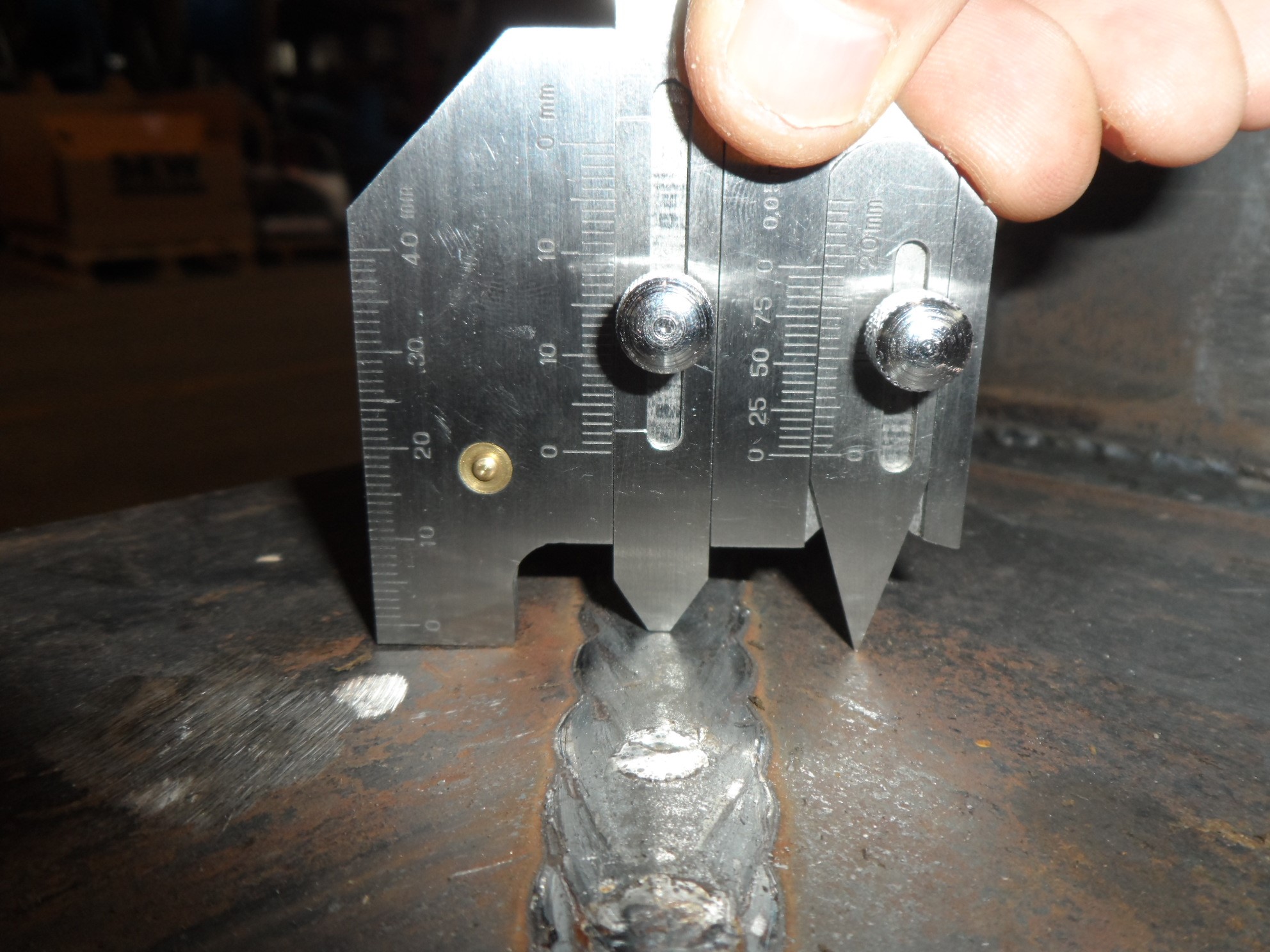

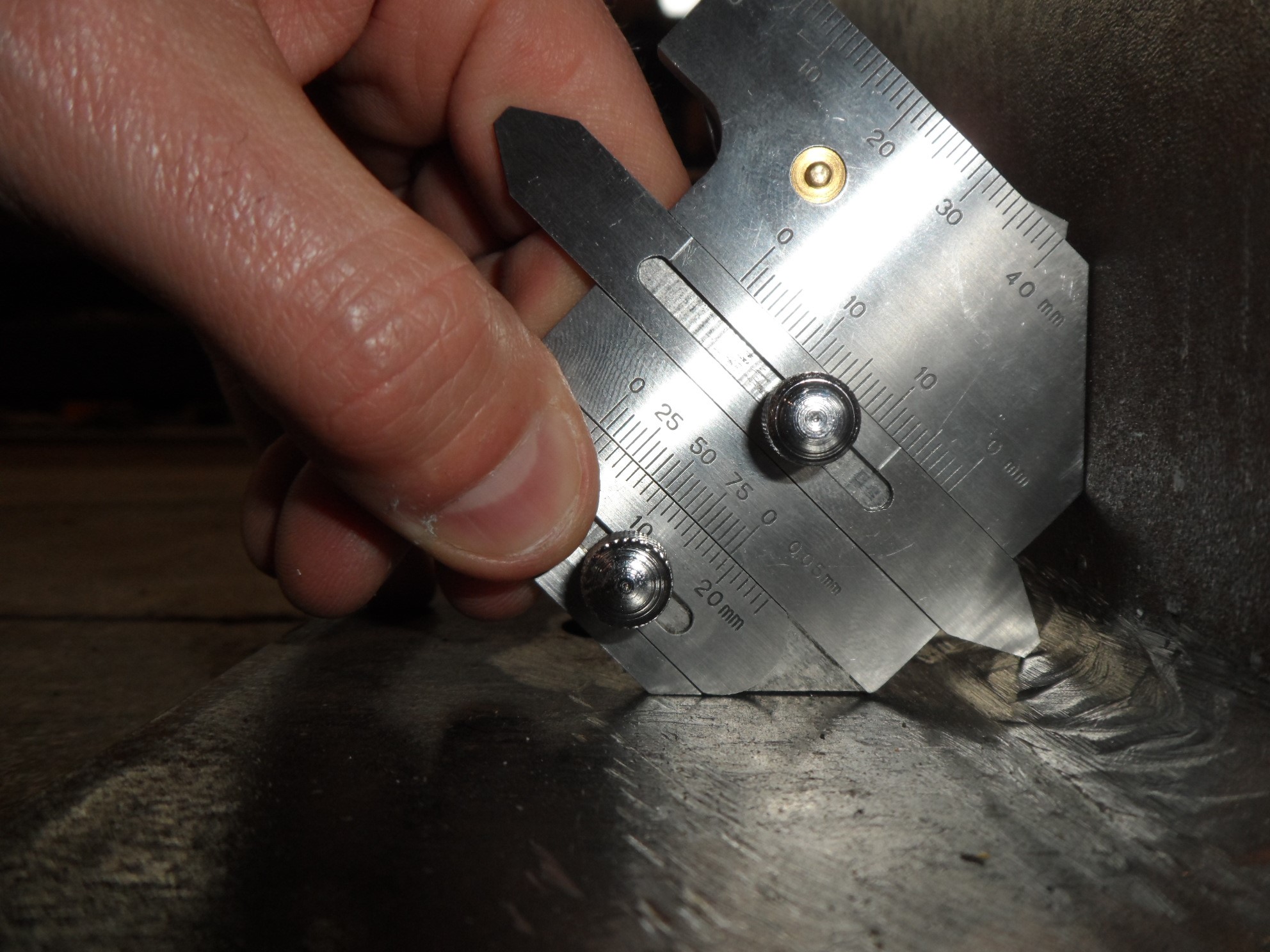

L'esame VT è molto importante perché è l'unico che verifica le geometrie del cordone di saldatura previste dal progettista, mentre tutti gli altri ne verificano la qualità, proprio per questo motivo la norma UNI EN ISO 3834 prevede Il controllo Visivo su tutte le costruzioni metalliche strutturali.
L’esame MT o magnetoscopia (controllo magnetoscopico, anche detto semplicemente controllo magnetico) è un tipo di controllo non distruttivo utilizzato per la ricerca di indicazioni superficiali e subsuperficiali in pezzi metallici.
Si basa sull'attrazione di particelle ferromagnetiche e disperse in liquido attratte dal campo magnetico disperso in prossimità delle eventuali cricche. Le particelle magnetiche possono avere una pigmentazione fluorescente (quindi visibile in ambiente oscurato tramite lampada a raggi UV) od a contrasto di colore (visibili quindi con luce bianca ambientale).
Essa consiste nella magnetizzazione del pezzo: in corrispondenza di indicazioni si manifesta una deviazione delle linee di forza magnetiche verso l'esterno formando così un flusso disperso.
Cospargendo il pezzo con polveri magnetiche, sia a secco che in sospensione liquida, queste vengono attratte dall'indicazione. L'accumulo di tali polveri consente la rilevazione di essa.
Le metodologie volumetriche possono essere divise fra metodologie per trasmissione e metodologie per riflessione. I RT sono sempre per trasmissione, cioè devono attraversare tutto il pezzo per essere rivelati sulla faccia opposta a quella da cui sono entrati. Gli UT possono essere effettuati per trasmissione, nel caso di controlli particolari, utilizzando due sonde poste su due facce opposte dell'oggetto, ma, generalmente, sono effettuati per riflessione. TIR e AT si basano sull'emissione di energia da parte del pezzo in condizioni particolari, quindi devono essere classificati a parte. I vantaggi dei metodi per trasmissione sono la minore attenuazione del segnale, che deve attraversare lo spessore dell'oggetto solo una volta, tuttavia richiedono che entrambe le superfici dell'oggetto siano accessibili, mentre i metodi per riflessione permettono che sia accessibile una sola superficie dell'oggetto. Le metodologie di controllo superficiali, ovviamente, richiedono l'accessibilità della superficie su cui vengono effettuati i controlli.

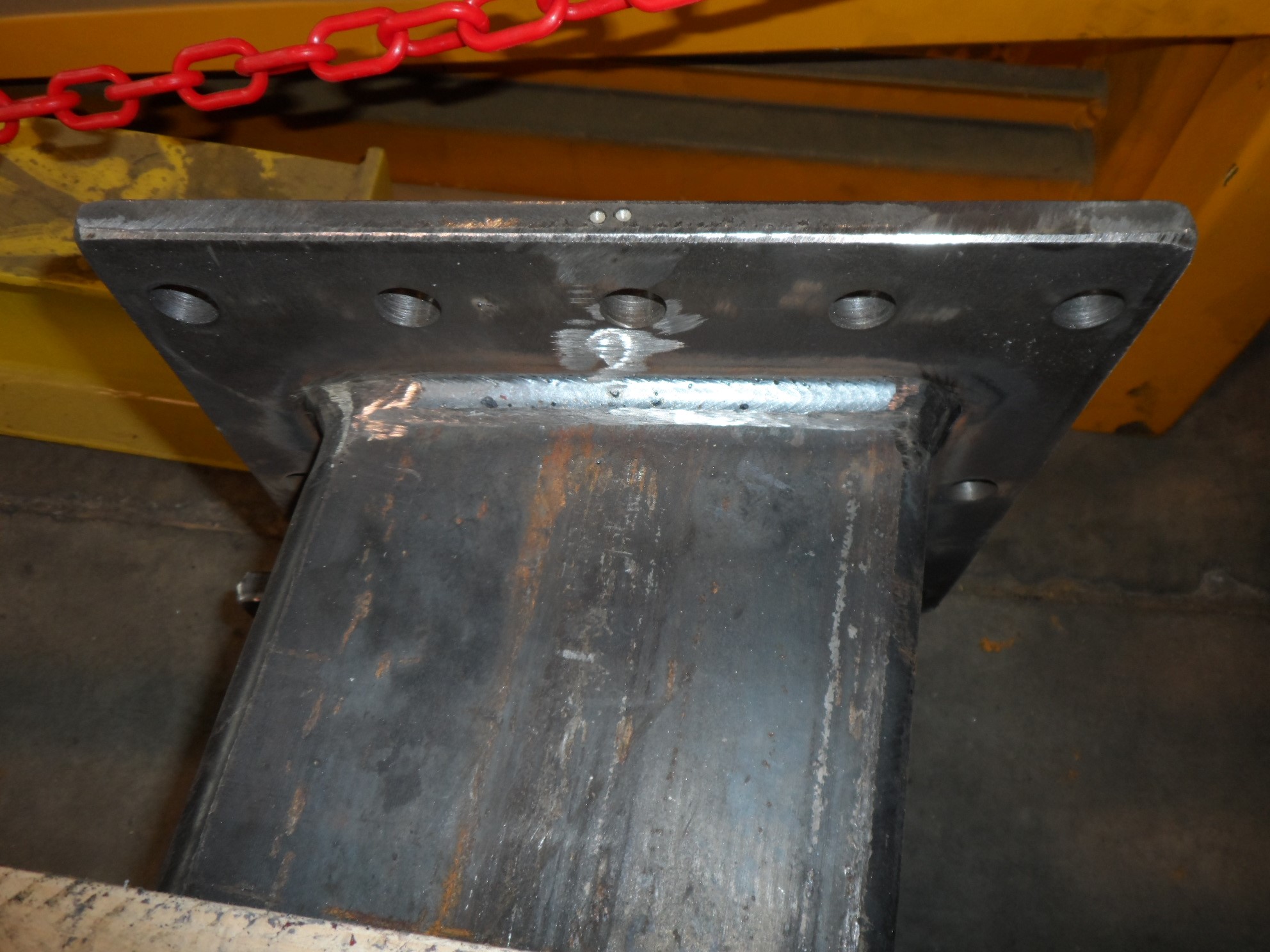

SALDATURA |
ESITO: POSITIVO |
 |
SALDATURA |
ESITO: POSITIVO |
 |
SALDATURA |
ESITO: POSITIVO |
 |
